รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | สายไฟเบอร์ออปติกกลางแจ้ง GYTA | ประเภทไฟเบอร์: | โหมดเดียว G652D |
|---|---|---|---|
| แอปพลิเคชัน: | ฝังศพตรงท่อ | จำนวนไฟเบอร์: | 2 - 288 ไฟเบอร์ |
| สี: | สีดำ | เสื้อแจ็กเกต: | MDPE |
| ประเภทสายเคเบิล: | สายไฟเบอร์ออปติก GYTA multiloose tube | หลอดหลวม: | วัสดุ PBT |
| บรรจุุภัณฑ์: | 3 กม./ม้วน หรือ กำหนดเองได้ | หุ้มเกราะ: | เทปอะลูมิเนียม/เทปเหล็ก |
| แสงสูง: | 3 กม./ม้วน 288 เส้นใยหลวมสายไฟเบอร์ออปติก,สายไฟเบอร์ออปติกแบบหลวม 3 กม./ม้วน,3 กม./ม้วน 288Fibers gyta สายไฟเบอร์ออปติก |
||

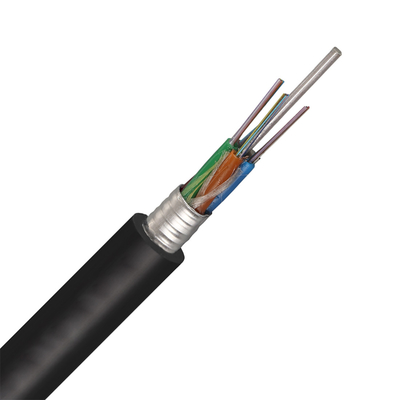

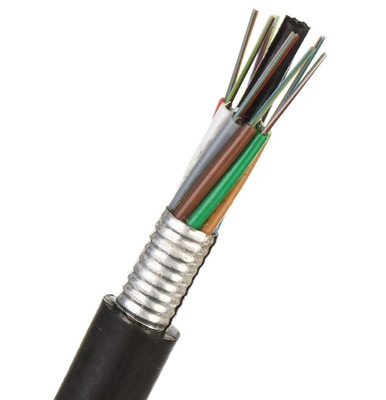

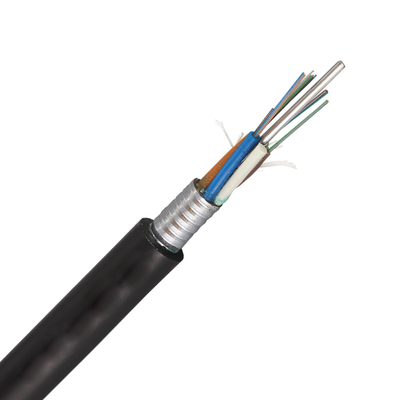

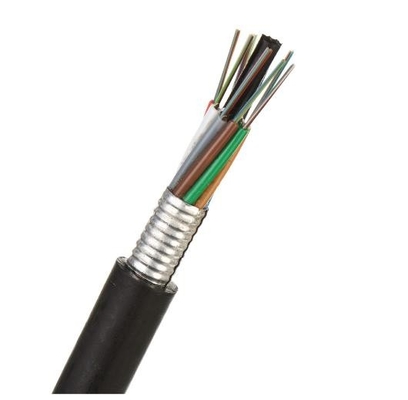

สายเคเบิลใยแก้วนำแสง GYTA 2 - 288 คอร์สายเคเบิลใยแก้วนำแสงกลางแจ้งแบบหลวมพร้อมเทป APL หุ้มเกราะ
GYTA ใช้สำหรับงานท่อหรือทางอากาศสายเคเบิลหุ้มเกราะเทปอะลูมิเนียมเหล่านี้เหมาะสำหรับการติดตั้งสำหรับการสื่อสารระยะไกลและ LAN เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องการความทนทานต่อความชื้นสูงเป็นสายเคเบิลใยแก้วนำแสงแบบหลวมที่มีโครงสร้างกะทัดรัดปลอกหุ้มสายเคเบิลทำจากโพลีเอทิลีนที่แข็งแรงท่อหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส SL ให้ GYTA จากแกนไฟเบอร์ 4 คอร์ถึง 288 คอร์ไฟเบอร์มีทั้งแบบโหมดเดี่ยวและแบบมัลติโหมดนอกจากนี้เรายังให้บริการที่กำหนดเองเช่นหมายเลขไฟเบอร์, สีไฟเบอร์และความยาวสายเคเบิล ฯลฯ

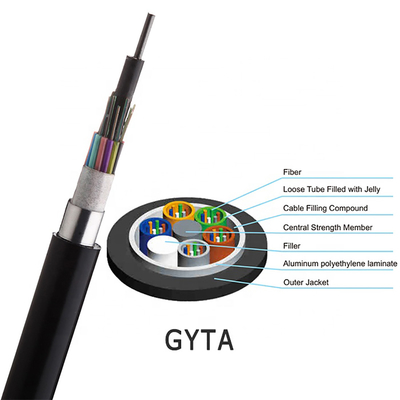

โครงสร้างของสาย GYTA คือการใส่ไฟเบอร์ 250μm เข้าไปในท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมจะเต็มไปด้วยสารประกอบกันน้ำแกนกลางเป็นแกนเสริมโลหะสำหรับแกนบางแกน จำเป็นต้องรีดชั้นของโพลีเอทิลีน (PE) ออกนอกแกนเสริมโลหะท่อหลวม (และเชือกเติม) ถูกบิดรอบแกนเสริมแรงตรงกลางให้เป็นแกนกลมขนาดกะทัดรัด และช่องว่างในแกนบรรจุด้วยฟิลเลอร์ปิดกั้นน้ำแถบอลูมิเนียมเคลือบด้วยพลาสติก (PL) พันตามยาวและอัดเป็นปลอกโพลีเอทิลีนเพื่อสร้างสายเคเบิล
คุณสมบัติ:
คุณสมบัติทางกลที่ดีและลักษณะอุณหภูมิ
ทนทานต่อน้ำได้ดี และ Loose Tube ที่มีความแข็งแรงสูง
หลอดบรรจุด้วยจาระบีพิเศษเพื่อป้องกันเส้นใย
โครงสร้างสายเคเบิลขนาดกะทัดรัดที่ออกแบบมาเป็นพิเศษช่วยป้องกันไม่ให้ปลอกหดกลับได้อย่างมีประสิทธิภาพ
แจ็คเก็ต PE ทนต่อรังสี UV ได้ดีเยี่ยม
มีการใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลมีประสิทธิภาพการกันน้ำ
แกนเสริมแรงศูนย์ลวดเดี่ยว
หลอดหลวมเต็มไปด้วยสารกันน้ำพิเศษ
ไส้เต็ม.
เทปอลูมิเนียมเคลือบพลาสติก (APL) ป้องกันความชื้น
| สิ่งของ | พารามิเตอร์ | |
| ไฟเบอร์-G652D | ค่าสัมประสิทธิ์การลดทอน | 1310nm dB/กม. ≤0.4 |
| 1550nm dB/กม. ≤0.3 | ||
| เสื้อนอก | วัสดุ | MDPE |
| สี | สีดำ | |
| นาที.รัศมีการดัด | คงที่ | เส้นผ่านศูนย์กลางของสายเคเบิล 10 เท่า |
| พลวัต | เส้นผ่านศูนย์กลางของสายเคเบิล 20 เท่า | |
| ดัดซ้ำ | โหลด: 150N จำนวนรอบ: 30 ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่มีไฟเบอร์แตก และไม่มีความเสียหายของสายเคเบิล | |
| ประสิทธิภาพแรงดึง | ช่วงเวลาสั้น ๆ | 1500N ความสนใจเพิ่มเติม≤0.1dB ความเครียดของเส้นใย ≤0.15% |
| บดขยี้ | ช่วงเวลาสั้น ๆ | 1000N/100mm นอกจากนี้ Attention≤0.1dB |
| แรงบิด | โหลด:150N;จำนวนรอบ:10;มุมบิด: ±180° ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่แตกหักของไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล | |
| ผลกระทบ | แรงกระแทก: 450g×1m;รัศมีของหัวค้อน: 12.5 มม.;จำนวนการกระแทก: 5 ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่แตกหักของไฟเบอร์ และสายเคเบิลไม่เสียหาย | |
| พารามิเตอร์ของไฟเบอร์โหมดเดี่ยว: | |||
| รายการ | คำอธิบาย | ||
| G.652.D | G.655 | ||
| การลดทอน (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
| (หลังเคเบิ้ล) | 1550nm | ≤0.22 | ≤0.25 |
| ความยาวคลื่นตัดสายเคเบิล (มม.) | ≤1260 | ≤1450 | |
| ความยาวคลื่นศูนย์กระจาย (มม.) | 1300～1324 | ≤1520 | |
| ความชันการกระจายตัวเป็นศูนย์ ([ps/(nm2·km)]) | ≤0.092 | --- | |
| ความชันในการกระจาย (1550nm) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| เส้นผ่านศูนย์กลางสนามโหมด 1310nm (μm) | 8.7~9.5 | --- | |
| เส้นผ่านศูนย์กลางสนามโหมด 1550nm (μm) | 9.8~10.8 | 9.1~10.1 | |
| ข้อผิดพลาดของศูนย์กลางแกน/หุ้ม (μm) | ≤0.6 | ≤0.6 | |
| เส้นผ่านศูนย์กลางการหุ้ม ( µm) | 125±0.7 | 125±0.7 | |
| การหุ้มที่ไม่เป็นวงกลม (%) | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น ( µm) | 235~250 | 235~250 | |
| (ก่อนลงสี) | |||
| ระดับการทดสอบการพิสูจน์ (kpsi) | ≥100 | ≥100 | |
| การลดทอนด้วยการสูญเสียการดัด (dB) | @ 1550nm รัศมี 25 มม. 100 รอบ | ≤0.05 | ≤0.05 |
| @ 1550nm รัศมี 16 มม. 1 รอบ | ≤0.05 | ≤0.05 | |
| การลดทอนและแบนด์วิดธ์ของไฟเบอร์ออปติกแบบหลายโหมด: | |||||||
| ชนิดไฟเบอร์ | การลดทอน 850/1300nm (20 ℃) (หลังสาย) | แบนด์วิดธ์ Modal ที่มากเกินไป | แบนด์วิดธ์กิริยาที่มีประสิทธิภาพ | ระยะการสนับสนุนแอปพลิเคชันบน (ที่ 850nm) | |||
| ค่าปกติ | ค่าสูงสุด | 850/1300นาโนเมตร | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| หน่วย | เดซิเบล/กม. | เดซิเบล/กม. | MHz.Km | MHz.Km | ม | ม | ม |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
