รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | สายไฟเบอร์ออปติก GYTS53 กลางแจ้ง | แอปพลิเคชัน: | ใช้ฝังใต้ดินโดยตรง |
|---|---|---|---|
| จำนวนตัวนำ: | 288 คอร์ | พิมพ์: | สายเคเบิลใยแก้วนำแสงแบบแจ็คเก็ตคู่ |
| เสื้อแจ็กเกต: | PE สีดำ | ประเภทสายเคเบิล: | ท่อกลางหลวมมาตรฐาน GYTA53 สายเคเบิลใยแก้วนำแสงฝังโดยตรง |
| แสงสูง: | 288cores GYTS53 สายเคเบิลใยแก้วนำแสงฝังโดยตรง,GYTS53 สายเคเบิลใยแก้วนำแสงฝังตัวป้องกันหนู,ISO9001 GYTS53 สายเคเบิลใยแก้วนำแสงฝังโดยตรง |
||

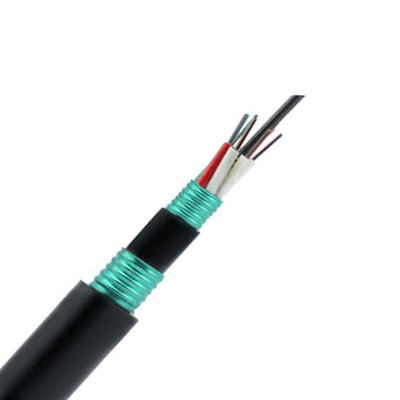

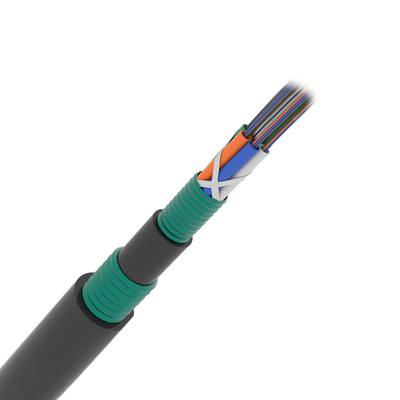

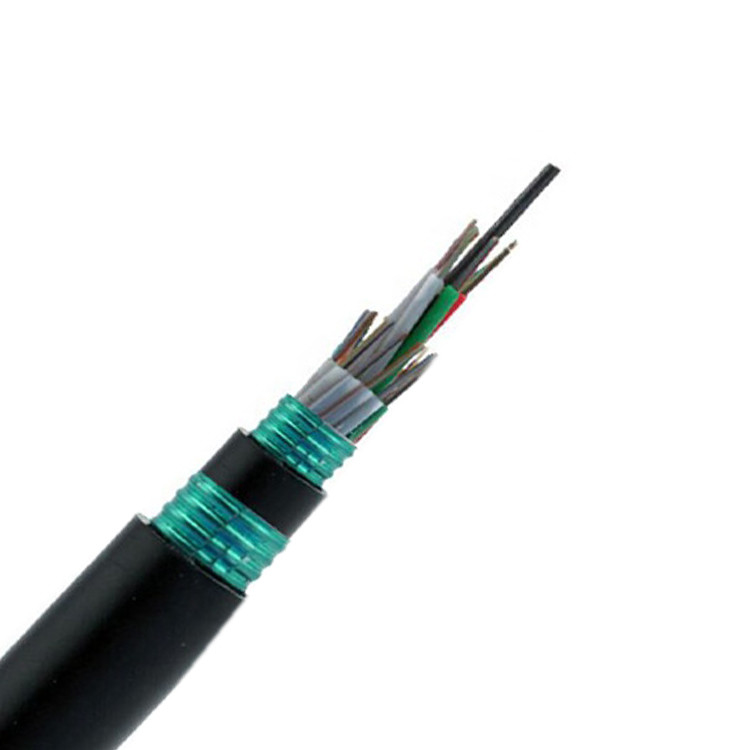

GYTS53 สายเคเบิลใยแก้วนำแสงป้องกันหนูแบบฝังโดยตรงกลางแจ้งฝังโดยตรง
ในสายเคเบิลไฟเบอร์ GYTS53 เส้นใยโหมดเดียว/หลายโหมดจะอยู่ในท่อหลวม ท่อจะเต็มไปด้วยสารอุดกั้นน้ำ ท่อและสารตัวเติมจะพันรอบส่วนที่แข็งแรงเป็นแกนสายเคเบิลทรงกลมPSP ถูกนำไปใช้กับแกนกลางจากนั้นสายเคเบิลจะถูกหุ้มด้วยปลอก PEใช้ PSP แบบเลเยอร์พิเศษรอบๆ เสื้อชั้นใน จากนั้นสายเคเบิลก็หุ้มด้วยปลอก PE ด้านนอกในที่สุด
1) ประเภทของเส้นใยนี้ที่มีโหมดเดียว G652 G655 G657 หรือมัลติโหมดที่มีหลอดหลวมซึ่งทำจากพลาสติกโมดูลัสสูง มีการใช้สารเติมกันน้ำสำหรับอุด
2) แกนกลางที่ใช้ลวดเหล็กเป็นส่วนประกอบที่มีความแข็งแรงของโลหะ สำหรับสายเคเบิลบางสาย ลวดเหล็กที่บางครั้งหุ้มด้วยโพลีเอทิลีน ท่อ (และฟิลเลอร์) จะพันรอบส่วนที่แข็งแรงเป็นแกนสายเคเบิลขนาดกะทัดรัดและกลม โครเมียมสองด้าน สำหรับ PSP ที่มี PE เป็นฝัก
3) ด้วยลวดเดี่ยวหรือคู่สำหรับการติดตั้งเฆี่ยนด้วย PE สำหรับเปลือกนอก
แอปพลิเคชัน:
♦ นำมาใช้กับระบบสายเคเบิลใยแก้วนำแสงจำหน่ายกลางแจ้ง
♦ เหมาะสำหรับท่ออากาศ .duct ไปป์ไลน์ ติดตั้งเฆี่ยนโดยตรง menthod
♦ทางไกลและเครือข่ายท้องถิ่น (LAN) ระบบสื่อสาร
พารามิเตอร์:
· ฟิลเลอร์ปกป้องเทปใยเหล็กเทปพันกัน
· สมรรถนะทางกลและสิ่งแวดล้อมที่ดีเยี่ยม
· โครงสร้างกะทัดรัด น้ำหนักเบา
· สามารถติดตั้งได้อย่างสะดวกและใช้งานง่าย
.แอนตี้โรเดนท์
.ฝักคู่และเกราะคู่
.2~24F (SM G652D, G657A1, G657A2, OM1, OM2 ,OM3, OM4)
.ความยาวของบรรจุภัณฑ์ตามข้อกำหนดของลูกค้า
ลักษณะเฉพาะ:
· สมรรถนะทางกลและอุณหภูมิที่ดี
· ท่อหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
· สารเติมแต่งท่อแบบพิเศษให้การป้องกันไฟเบอร์ที่สำคัญ
· ต้านทานการบดขยี้และความยืดหยุ่น
· ปลอก PE/LSZH ปกป้องสายเคเบิลจากรังสีอัลตราไวโอเลต
· ไส้แกนสายเคเบิล 100%
| หมายเลขรุ่น | GYTS53 |
| พิมพ์ | ฉนวน |
| แอปพลิเคชัน | ใต้ดิน |
| วัสดุตัวนำ | ทองแดงหุ้มเหล็ก |
| ประเภทตัวนำ | แข็ง |
| วัสดุฉนวน | วิชาพลศึกษา |
| สถานที่กำเนิด | เซินเจิ้น ประเทศจีน |
| หมายเลขรุ่น | GYTS53 |
| ใยแก้วนำแสง | G652D,G655,G657 |
| จำนวนไฟเบอร์ | 2-288 คอร์ |
| ใบรับรอง | CE/ROHS/ISO9001 |
| จำนวนตัวนำ | ≥ 10 |
| แอปพลิเคชัน | ท่อ,เสาอากาศ,ฝังโดยตรง |
| หุ้มเกราะ | เทปเหล็ก |
| วัสดุท่อหลวม | PBT |
| บรรจุุภัณฑ์ | กลองไม้ต้นกำเนิด |
| การทำเครื่องหมายปลอกสายเคเบิล | ||||||||||
| XXXOFC 2021 GYTA53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | แบรนด์ของผู้ผลิต (ตามคำสั่งของลูกค้า) | |||||||||
| ปี 2564 | ปีที่ผลิต | |||||||||
| GYTA53 | ประเภทสายเคเบิล | |||||||||
| XXXXM | เครื่องหมายสำหรับเมตร | |||||||||
| สิ่งของ | พารามิเตอร์ | |
| ไฟเบอร์-G652D | ค่าสัมประสิทธิ์การลดทอน | 1310nm dB/กม. ≤0.4 |
| 1550nm dB/กม. ≤0.3 | ||
| เสื้อนอก | วัสดุ | MDPE |
| สี | สีดำ | |
| นาที.รัศมีการดัด | คงที่ | เส้นผ่านศูนย์กลางของสายเคเบิล 10 เท่า |
| พลวัต | เส้นผ่านศูนย์กลางของสายเคเบิล 20 เท่า | |
| ดัดซ้ำ | โหลด: 150N จำนวนรอบ: 30 ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่มีไฟเบอร์แตก และไม่มีความเสียหายของสายเคเบิล | |
| ประสิทธิภาพแรงดึง | ช่วงเวลาสั้น ๆ | 1500N ความสนใจเพิ่มเติม≤0.1dB ความเครียดของเส้นใย ≤0.15% |
| บดขยี้ | ช่วงเวลาสั้น ๆ | 1000N/100mm นอกจากนี้ Attention≤0.1dB |
| แรงบิด | โหลด:150N;จำนวนรอบ:10;มุมบิด: ±180° ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่แตกหักของไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล | |
| ผลกระทบ | แรงกระแทก: 450g×1m;รัศมีของหัวค้อน: 12.5 มม.;จำนวนการกระแทก: 5 ไม่มีความสนใจเพิ่มเติมที่เห็นได้ชัด ไม่แตกหักของไฟเบอร์ และสายเคเบิลไม่เสียหาย | |
| พารามิเตอร์ของไฟเบอร์โหมดเดี่ยว: | |||
| รายการ | คำอธิบาย | ||
| G.652.D | G.655 | ||
| การลดทอน (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
| (หลังเคเบิ้ล) | 1550nm | ≤0.22 | ≤0.25 |
| ความยาวคลื่นตัดสายเคเบิล (มม.) | ≤1260 | ≤1450 | |
| ความยาวคลื่นศูนย์กระจาย (มม.) | 1300～1324 | ≤1520 | |
| ความชันการกระจายตัวเป็นศูนย์ ([ps/(nm2·km)]) | ≤0.092 | --- | |
| ความชันในการกระจาย (1550nm) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| เส้นผ่านศูนย์กลางสนามโหมด 1310nm (μm) | 8.7~9.5 | --- | |
| เส้นผ่านศูนย์กลางสนามโหมด 1550nm (μm) | 9.8~10.8 | 9.1~10.1 | |
| ข้อผิดพลาดของศูนย์กลางแกน/หุ้ม (μm) | ≤0.6 | ≤0.6 | |
| เส้นผ่านศูนย์กลางการหุ้ม ( µm) | 125±0.7 | 125±0.7 | |
| การหุ้มที่ไม่เป็นวงกลม (%) | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น ( µm) | 235~250 | 235~250 | |
| (ก่อนลงสี) | |||
| ระดับการทดสอบการพิสูจน์ (kpsi) | ≥100 | ≥100 | |
| การลดทอนด้วยการสูญเสียการดัด (dB) | @ 1550nm รัศมี 25 มม. 100 รอบ | ≤0.05 | ≤0.05 |
| @ 1550nm รัศมี 16 มม. 1 รอบ | ≤0.05 | ≤0.05 | |
| การลดทอนและแบนด์วิดธ์ของไฟเบอร์ออปติกแบบหลายโหมด: | |||||||
| ชนิดไฟเบอร์ | การลดทอน 850/1300nm (20 ℃) (หลังสาย) | แบนด์วิดธ์ Modal ที่มากเกินไป | แบนด์วิดธ์กิริยาที่มีประสิทธิภาพ | ระยะการสนับสนุนแอปพลิเคชันบน (ที่ 850nm) | |||
| ค่าปกติ | ค่าสูงสุด | 850/1300นาโนเมตร | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| หน่วย | เดซิเบล/กม. | เดซิเบล/กม. | MHz.Km | MHz.Km | ม | ม | ม |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
